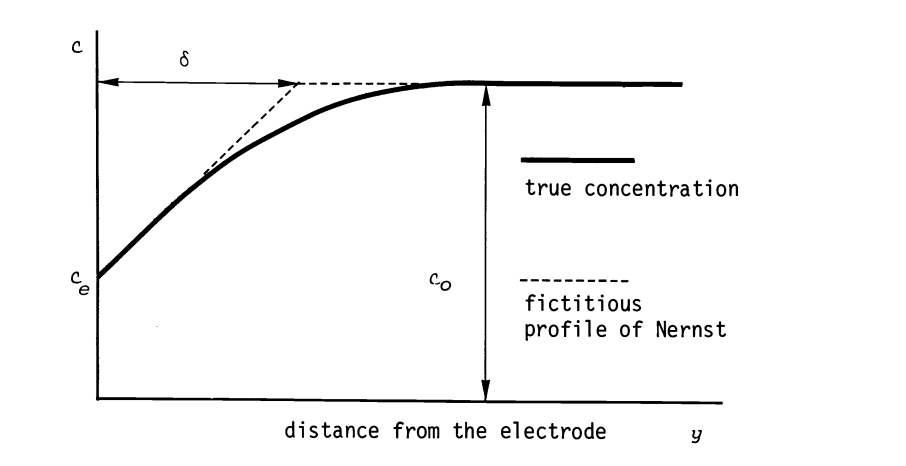

Nernst diffusion layer là lớp giả định tương ứng với đường kẻ chấm thẳng trên đồ thị thể hiện nồng độ theo hướng vuông góc với bề mặt điện cực.
Trong khi nồng độ thực tế (true concentration) có xu hướng biến đổi theo đường con liền đậm như hình.
Trục x: Khoảng các từ điện cực.
Độ dày của Nernst diffusion layer (σ) được xác định như hình, nếu biên dạng nồng độ trùng với tiếp tuyến của biên dạng nồng độ thực tế ở bề bề mặt, và tiếp tuyến này cắt với điểm nồng độ dụng dịch, thì điểm cắt này chính là điểm để xác định độ dày.
